Installer un électrolyseur au sel, ce n’est pas seulement poser un boîtier près du local technique et brancher deux fils. L’appareil travaille avec l’électricité, l’eau et un système de filtration : trois éléments qui aiment mieux être bien coordonnés. Un branchement soigné protège les personnes, préserve le matériel et évite à votre piscine de jouer les divas au premier démarrage.
Voici les grandes étapes pour comprendre l’installation et préparer le chantier. Les raccordements électriques doivent être réalisés conformément à la notice du fabricant et aux règles de sécurité en vigueur. Si vous n’êtes pas qualifié pour intervenir sur une installation électrique, confiez cette partie à un électricien : autour d’une piscine, l’improvisation n’a pas sa place.
Comprendre ce que l’on branche
Un électrolyseur transforme le sel dissous dans l’eau en désinfectant, grâce à une cellule traversée par l’eau de la piscine. Le système comprend généralement un coffret de commande, une cellule installée sur la canalisation de retour et, selon les modèles, des capteurs ou sondes. Le coffret est alimenté par le secteur, tandis que la cellule reçoit son énergie depuis ce coffret : on ne la raccorde donc pas directement au secteur, sauf indication explicite du fabricant.
Le traitement ne fonctionne correctement que lorsque l’eau circule. L’électrolyseur doit ainsi être coordonné avec la pompe de filtration, et parfois avec un détecteur de débit. Imaginez un moulin à eau : sans courant, la roue ne tourne pas. Ici, sans circulation, l’appareil ne doit pas produire.
Vérifier le matériel et les consignes avant de commencer
Avant de sortir le tournevis, prenez le temps de lire la notice correspondant précisément à votre modèle. Les besoins électriques, les protections et les modalités de commande peuvent varier d’un appareil à l’autre. La notice reste la référence, pas la vidéo trouvée à la va-vite entre deux baignades.
Vérifiez aussi que l’électrolyseur est adapté au volume du bassin, que le coffret est conçu pour une installation en local technique et que les câbles ou accessoires nécessaires sont fournis. Certains appareils demandent un raccordement dédié ; d’autres sont prévus pour être asservis à la filtration. Ne partez pas du principe que votre ancien branchement conviendra automatiquement.
- Repérez la tension d’alimentation et la puissance indiquées sur la plaque de l’appareil.
- Identifiez les bornes d’alimentation, de commande et de raccordement de la cellule selon le schéma du fabricant.
- Vérifiez les exigences concernant la protection différentielle, le disjoncteur et la mise à la terre.
- Confirmez la compatibilité avec votre pompe, votre horloge de filtration et les autres équipements du local.
- Prévoyez un emplacement propre, ventilé, protégé des projections et accessible pour l’entretien.
Mettre l’installation hors tension
La première étape pratique est aussi la plus importante : couper l’alimentation du circuit concerné au tableau électrique. Une commande sur l’appareil ou un interrupteur local ne suffit pas à garantir l’absence de tension. Il faut isoler la source d’alimentation, puis faire vérifier l’absence de tension avec un appareil de mesure adapté.
Ne travaillez jamais avec les pieds dans l’eau, les mains mouillées ou sur un sol humide. Le local technique doit rester sec pendant l’intervention. Si le coffret électrique est proche du bassin, si l’installation paraît ancienne ou si vous ne savez pas quel circuit couper, arrêtez-vous et demandez l’aide d’un professionnel. Ce n’est pas le moment de jouer à « devine quel disjoncteur ».
Contrôler le circuit et les protections
Un électrolyseur doit être raccordé à une installation conforme aux règles applicables aux piscines et aux locaux qui les desservent. En France, la norme NF C 15-100 comporte des prescriptions liées aux piscines, notamment sur les volumes de sécurité, les équipements et les protections. La configuration dépend de l’emplacement exact du matériel et de l’installation existante.
La protection différentielle adaptée, généralement de haute sensibilité pour les circuits concernés, est un élément essentiel contre les risques de défaut électrique. Le circuit doit également disposer d’une protection contre les surintensités dimensionnée en fonction des caractéristiques de l’appareil et des conducteurs. Se fier à la taille du disjoncteur déjà en place, sans vérification, revient à choisir la taille d’un maillot à l’œil : parfois ça passe, mais ce n’est pas une méthode.
La mise à la terre et les liaisons équipotentielles doivent être vérifiées par une personne compétente. Elles contribuent à limiter les différences de potentiel dangereuses autour du bassin. Ne supprimez jamais une terre, ne remplacez pas une protection par un modèle plus puissant « pour éviter que ça saute » et ne raccordez pas plusieurs appareils sur une prise ou une rallonge inadaptée.
Choisir le bon mode de commande
L’électrolyseur doit normalement produire uniquement lorsque la filtration fonctionne. Selon le modèle, cette coordination est assurée par une entrée de commande, un contact prévu à cet effet, un capteur de débit ou une alimentation contrôlée par le système de filtration. Suivez le schéma du fabricant : une entrée de commande n’est pas forcément une alimentation secteur, et les confondre peut endommager le coffret.
Un simple programmateur peut sembler pratique, mais il ne remplace pas nécessairement un dispositif de sécurité adapté. Si la pompe s’arrête à cause d’un défaut, d’une intervention ou d’une coupure, l’électrolyseur doit lui aussi cesser de produire. Le détecteur de débit, lorsqu’il est prévu, ajoute une sécurité importante : il vérifie que l’eau circule réellement, et pas seulement que la pompe a reçu l’ordre de démarrer.
Si vous utilisez une pompe à vitesse variable ou un système domotique, vérifiez la compatibilité des commandes. Le bon fonctionnement dépend parfois du réglage des plages horaires, des relais et des entrées de pilotage. Mieux vaut clarifier tout cela avant le premier bain que découvrir un conflit entre appareils au milieu d’une journée ensoleillée.

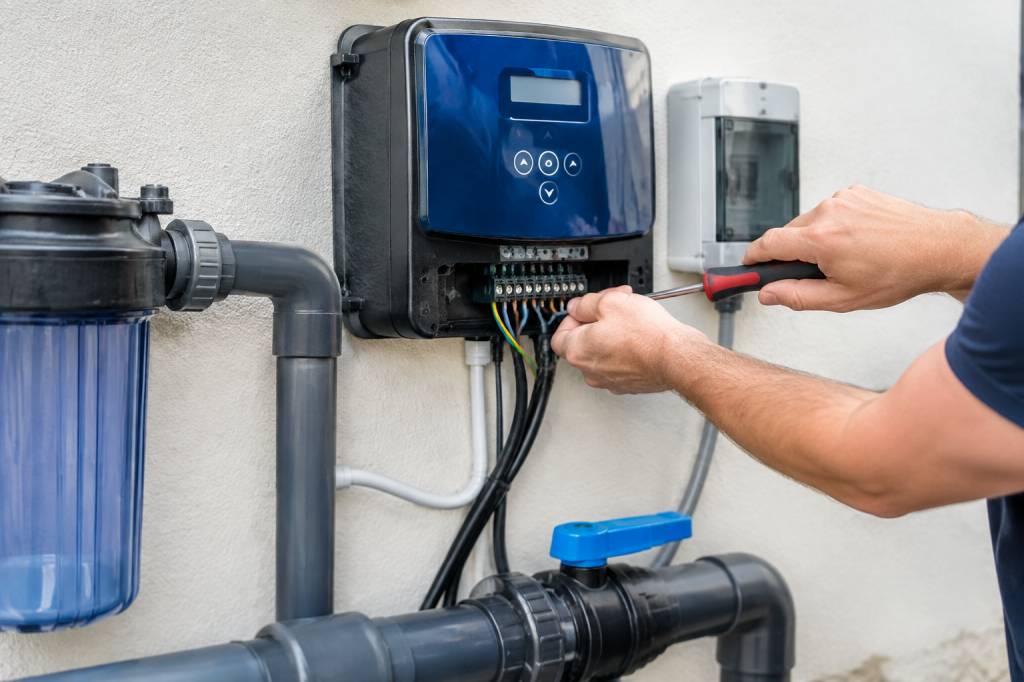

Réaliser le raccordement du coffret
Une fois le circuit identifié, protégé et hors tension, le raccordement du coffret se fait en suivant exclusivement le schéma de câblage du fabricant. Les conducteurs doivent avoir la section adaptée, être protégés contre l’humidité et les agressions mécaniques, puis être fixés dans des presse-étoupes appropriés. Les connexions doivent rester propres et fermement serrées, sans cuivre apparent ni fil pincé.
Ne vous fiez pas uniquement à la couleur des fils pour décider où les raccorder. Les couleurs usuelles donnent des repères, mais une installation ancienne ou modifiée peut ne pas correspondre à ce que l’on attend. Seul un contrôle adapté permet d’identifier sûrement les conducteurs. Si le schéma est flou, incomplet ou ne correspond pas aux borniers présents, ne faites pas d’essai au hasard.
La cellule se raccorde ensuite au coffret avec le câble prévu à cet effet, en respectant le sens et les connecteurs indiqués par le fabricant. Ce câble ne doit pas être raccourci, prolongé ou remplacé par un modèle quelconque sans autorisation. Gardez-le à distance des zones où il pourrait être écrasé, immergé ou abîmé lors d’une opération d’entretien.
Installer la cellule dans le circuit hydraulique
Le raccordement électrique ne se résume pas au coffret : la cellule doit aussi être correctement intégrée à la plomberie. Elle se place généralement sur le circuit de refoulement, après les équipements que la notice demande de positionner en amont, et dans le sens indiqué. Respectez les distances, les longueurs droites et l’orientation préconisées pour permettre un écoulement régulier.
Le local doit permettre d’accéder à la cellule pour l’inspecter ou la nettoyer sans transformer chaque entretien en séance de contorsion. Prévoyez également un montage qui ne laisse pas l’eau stagner de façon indésirable lorsque la filtration est arrêtée. Les particularités varient selon les modèles : référez-vous au schéma hydraulique fourni avec l’appareil.
Avant de mettre l’installation sous tension, vérifiez que les raccords sont étanches et que la canalisation est correctement remplie d’eau. Une cellule qui fonctionne sans circulation ou hors d’eau risque de s’endommager. Là encore, le capteur de débit et les sécurités intégrées sont précieux, mais ils ne dispensent pas d’un montage correct.
Effectuer les vérifications avant le démarrage
Quand les branchements sont terminés, ne remettez pas le courant dans la précipitation. Faites d’abord contrôler les connexions, les protections, la terre et la commande de filtration. Puis examinez le circuit hydraulique : absence de fuite, vannes dans la bonne position, préfiltre propre et débit suffisant.
- Vérifiez que le coffret est fermé et que ses entrées de câbles sont correctement protégées.
- Assurez-vous que la cellule est raccordée au bon connecteur et que son câble n’est ni tendu ni endommagé.
- Confirmez que l’électrolyseur ne peut pas fonctionner si la circulation d’eau est interrompue.
- Contrôlez que la pompe et l’électrolyseur suivent les plages horaires prévues.
- Recherchez toute fuite autour de la cellule avant de lancer un cycle prolongé.
Le premier démarrage doit se faire conformément à la notice. Certains appareils demandent d’abord de régler la salinité, la production ou le mode de fonctionnement. D’autres nécessitent une mise en service particulière. Ne réglez pas la production au maximum par réflexe : le besoin dépend du volume d’eau, de la fréquentation, de la météo et de la durée de filtration.
Ne pas oublier l’équilibre de l’eau
Un électrolyseur ne corrige pas une eau déséquilibrée à lui seul. Avant de le faire fonctionner, mesurez la salinité et ajustez-la à la valeur recommandée par le fabricant. Vérifiez également le pH : une eau dont le pH dérive peut réduire l’efficacité du traitement et rendre les baignades moins agréables. La filtration, le nettoyage et les contrôles réguliers restent indispensables.
Si le bassin est couvert, très fréquenté ou exposé à de fortes chaleurs, les réglages peuvent demander un suivi plus attentif. Notez les valeurs mesurées et les changements effectués ; ce petit carnet de bord évite de modifier trois paramètres à la fois puis de se demander lequel a fait la différence.
Les erreurs à éviter et les bons réflexes
Les soucis les plus fréquents viennent d’un électrolyseur branché sur une alimentation qui ne suit pas la filtration, d’une protection électrique inadaptée, d’un capteur de débit ignoré ou d’un câble endommagé. Une autre erreur consiste à ouvrir le coffret alors que l’appareil est encore alimenté. Même pour « juste vérifier un fil », la règle reste la même : mise hors tension et contrôle préalable.
Si le disjoncteur déclenche, si le coffret chauffe, si vous sentez une odeur inhabituelle ou si l’appareil affiche un défaut électrique, coupez l’alimentation et faites diagnostiquer l’installation. Ne réarmez pas plusieurs fois en espérant que le problème se lasse avant vous. L’électricité est rarement impressionnée par l’obstination.
Un branchement réussi est d’abord un branchement sûr, conforme à la notice et bien coordonné avec la filtration. Vous pouvez préparer le matériel, repérer les éléments et comprendre le fonctionnement ; pour le raccordement au secteur et les contrôles réglementaires, l’intervention d’un professionnel qualifié reste le choix le plus serein. Après tout, l’électrolyseur est là pour simplifier l’entretien : autant commencer par lui offrir une installation aux petits soins.
